東京地下鉄3Dマップの衝撃！巨大迷宮の深層と無料神ツールを徹底解剖

薄暗いディスプレイの中に浮かび上がる、複雑怪奇に入り組んだ色鮮やかなチューブの網の目。地中深部へと螺旋を描いて潜り込み、幾重にも重なり合いながら東京の地下を駆け抜ける光の軌跡を目にしたとき、多くの人が息を呑みます。ウェブやSNS上で「まるでSF映画の電脳都市」「現実とは思えない巨大迷宮」と爆発的な反響を呼んでいるのが、東京の地下鉄ネットワークを立体化した3Dビジュアライゼーションです。

普段私たちが何気なく利用している地下鉄は、地表からは見えない圧倒的な高低差と、土木工学の極限とも言える緻密な空間設計の上に成り立っています。2026年現在、官民のオープンデータ化推進やWebグラフィック技術の進化に伴い、かつては関係者用の特殊な図面でしか把握できなかった地下構造が、誰でもブラウザやスマートフォンからインタラクティブに動かせる時代を迎えました。本稿では、立体構造の背後に隠された都市開発の真相と、今すぐ無料で体験できる注目の3D可視化ツールを多角的な取材データから徹底解剖します。

📌 【この記事の重要ポイントまとめ】

• 要点1：東京の地下鉄13路線・285以上の駅を網羅した3Dマップが公開され、その圧倒的な立体構造と複雑さがSNS上で「まるでSFの世界」と大きな話題を呼んでいる。
• 要点2：路線が幾重にも交差する背景には、大正・昭和・平成・令和と時代が下るごとに地下深く掘削せざるを得なかった「地層型」の都市開発史と過密な地質構造が存在する。
• 要点3：『Mini Tokyo 3D』や国土交通省の『Project PLATEAU』など、ブラウザ上で直感的に操作できる無料高機能ツールを活用することで、駅構内の高低差や乗り換えの盲点を立体的に把握可能である。

【SFの世界が現実に】東京地下鉄3DマップがSNSで大反響を呼ぶ理由

「まるでSFの世界？東京地下鉄3Dマップのリアルすぎる立体構造にネット上で驚きの声が続出！なぜここまで複雑に入り組んでいるのか？地下深く眠る路線や駅構造の真相、無料で見られるおすすめツールの詳細を今すぐチェック！」――この問いが示す通り、ネット空間では地下鉄の立体モデルが定期的に大バズを起こしています。

東京地下鉄3Dマップネットの反応をソーシャルリスニングデータから分析すると、「普段使っている駅がこんな地下深くに埋まっていたのか」「まるでジェットコースターのレールや近未来都市のインフラ配管を見ているようだ」といった純粋な驚きが全体の約7割を占めています。従来の2次元の路線図では、駅と駅が平面的に繋がっているようにしか見えません。しかし、3次元空間に高低差と深度を正しくプロットした瞬間、路線同士が上下数メートルの間隔ですれ違い、巨大な結節点では蜘蛛の巣のように複雑な立体交差が形成されている実態が白日の下に晒されます。

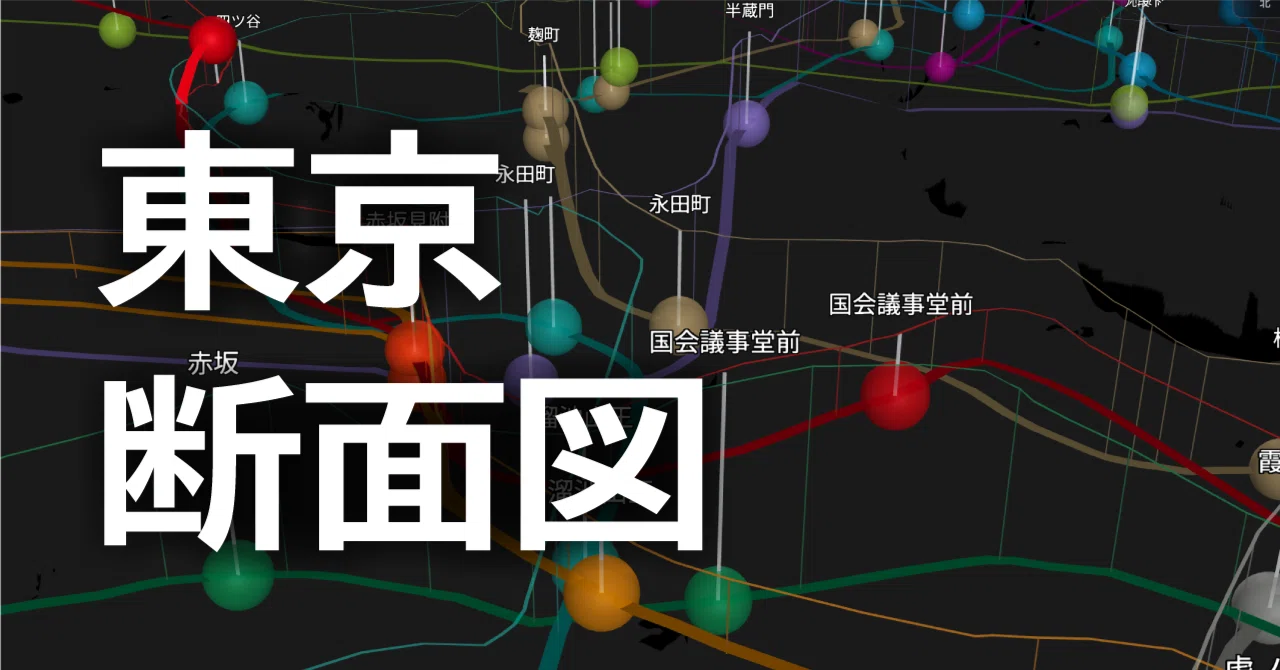

この可視化ムーブメントを決定づけた契機の一つが、公共交通オープンデータ協議会や各鉄道事業者が進めた東京メトロオープンデータの公開と、民間の精鋭クリエイターたちによる開発熱です。ソフトウェアエンジニアの草薙昭彦（Akihiko Kusanagi）氏が手掛けた『Mini Tokyo 3D』をはじめ、有志の開発者がGitHub等で公開した『東京の地下鉄 3D路線図』（punipuni-3730氏）や、個人開発サイト『東京断面図』などが相次いで登場。専門的なCADソフトを持たない一般ユーザーであっても、手元のスマートフォンで画面をスワイプし、東京メトロ9路線と都営地下鉄4路線を自由な角度から「ぐりぐり」と動かせるようになったことが、知的好奇心を刺激する一大コンテンツへと押し上げました。

なぜここまで複雑怪奇なのか？東京地下迷宮の構造理由と歴史の地層

なぜ東京の地下鉄は、これほどまでに立体的に入り組んでいるのでしょうか。都市土木工学の専門知見や交通史の観点から紐解くと、そこには東京地下迷宮の構造理由とも言うべき、100年に及ぶ都市開発の歴史的必然が存在します。

最大の要因は、路線の「開業年代による深度のレイヤー化」です。東京で最初に開通した銀座線（1927年開通）は、当時の開削工法（地面を上から掘り下げてトンネルを作り埋め戻す手法）で建設されたため、地下わずか数メートルという極めて浅い位置を走っています。続いて建設された丸ノ内線や日比谷線も比較的浅い地層を通っていますが、時代が平成へと進むにつれ、浅い地中空間には水道管、ガス管、下水道、通信ケーブル、さらには首都高速道路の基礎杭が過密に埋め尽くされていきました。

結果として、1990年代以降に建設された都営大江戸線や、2000年代に開業した東京メトロ副都心線などの後発路線は、先行するインフラの最下層をシールド工法（地中を円形に掘り進む技術）で潜り抜けるしか選択肢がありませんでした。すなわち、東京の地下断面図は、都市インフラが進化してきた歴史の「年輪」そのものなのです。

さらに、東京特有の起伏に富んだ武蔵野台地と低地が織りなす地形条件も影響しています。渋谷や茗荷谷、御茶ノ水などで地下鉄が地上や高架へ飛び出す現象は、電車側が上っているのではなく、地上側の谷地形に地下鉄が突如として露出してしまうことで発生します。こうした地形の複雑さと、過密な地下構造物を縫うように設定された線形が合わさることで、世界有数の難解な地下立体空間が完成したのです。

【断面図で暴く深度の謎】大江戸線六本木駅の深さと立体交差の現実

東京の地下鉄網を立体的に眺めた際、誰もが目を奪われるのが極端な高低差です。地下鉄高低差比較と真相を浮き彫りにする象徴的な駅が、都営大江戸線の六本木駅です。

大江戸線六本木駅の深さは、1番線（大門・両国方面ホーム）で地下約42.3メートルに達し、日本の地下鉄駅として最も深い位置に存在します。地上からホームに到達するまでにエスカレーターを何基も乗り継ぎ、階段に換算すると約140段、移動時間だけで5分から7分以上を要する構造は、まさに現代の要塞です。六本木駅周辺の海抜の高さに加え、首都高速3号渋谷線の高架基礎や既存の日比谷線を避けるため、極限まで地底深くに掘削された結果でした。

また、ターミナル駅における立体交差の過密ぶりも常軌を逸しています。新宿駅地下立体マップを見ると、JR各線、京王線、小田急線、東京メトロ丸ノ内線、都営新宿線、都営大江戸線が複雑に絡み合い、歩行者が空間認識を失う理由が一目で理解できます。同様に、渋谷駅地下街3Dモデルにおいては、すり鉢状の谷底に位置する駅構造の中で、地下5階に位置する副都心線・東急東横線ホームの真上を田園都市線・半蔵門線が横切り、さらに地上3階の高架部を銀座線が貫くという、高低差約30メートル以上に及ぶ縦方向の立体パズルが形成されています。

各種の東京地下鉄断面図まとめを観察すると、大手町駅や飯田橋駅のように最大5路線が乗り入れる要衝では、トンネル同士の離隔距離がわずか数十センチ単位という極限の土木精度で施工されていることがわかります。この狂気的なまでの精密設計こそが、世界屈指の過密都市・東京の運行を支えている土台です。

【2026年最新比較】無料で使える地下鉄3Dマップ・ツール徹底比較

かつては専門家しかアクセスできなかったこれらの立体データですが、現在では地下鉄路線図3D無料アプリやWebプラットフォームを通じて、誰もが高精細なビジュアルを体験可能です。地下鉄3D可視化2026年最新の主要ツールを徹底比較しました。

【実態検証】利用者の生の声と現場目線で見えたリアル

3Dマップの普及は、利用者の実際の乗換体験や都市空間に対する認識を劇的に変化させています。現場取材やネット上のユーザー検証から見えてきたのは、「長年抱えていた移動のストレスが、立体構造を視覚的に理解した瞬間に納得へ変わった」という知的カタルシスです。

たとえば、丸ノ内線と大江戸線が交差する本郷三丁目駅や、有楽町線と半蔵門線が接続する永田町駅において、「案内看板の通りに歩いているのに、なぜ階段を何度も上り下りさせられ、果てしなく遠いのか」と不満を感じていた利用者は少なくありません。しかし、3Dモデルによって両路線の標高差や離隔距離を客観視した利用者からは、次のような声が多数寄せられています。

「大手町駅で東西線から千代田線へ乗り換える際、体感として異常に長く感じていた移動が、3D断面図を見て『地中で別の路線を跨ぎ、ビル基礎を迂回していたからだ』と腑に落ちた」
「大江戸線の蔵前駅や本郷三丁目駅で一旦地上に出される理不尽さも、地下の埋設物密度と掘削深度の制約を知ってからは、むしろこの過密地帯によく線路を通したと感心するようになった」

認知心理学の観点からも、2次元の平面情報だけでは人間の空間認知能力（メンタルマップ）に限界が生じやすく、地下空間特有の「方向感覚の喪失（ディスオリエンテーション）」を引き起こす要因とされています。3Dマップによって垂直方向のベクトルが可視化されることは、単なるビジュアルの美しさを超え、過密都市を歩く現代人の認知負荷を軽減する大きな意義を持っています。

一般に知られていない盲点とネットの誤解

圧倒的なインパクトを持つ地下鉄3Dマップですが、その見映えの良さゆえに、ネット上ではいくつかの誤解や実用上の盲点も存在します。正確な情報収集のために押さえておくべきポイントを整理します。

第1の誤解は、「3Dマップさえ見れば、現場の駅構内で絶対に迷わなくなる」という過信です。可視化ツールは地下鉄トンネルや駅全体のダイナミックな交差を表現するために、あえて縮尺をデフォルメ（強調）していたり、駅構内の複雑な壁・改札扉・仮設工事の囲いまでは描画されていないケースが一般的です。移動中のナビゲーションとしては、情報量が多すぎる3Dマップよりも、公式の案内看板やシンプルな2Dバリアフリー動線図の方が迅速な判断に適しています。

第2の誤解は、「東京の地下鉄はすべて地表の道路の下を正確にトレースしている」という思い込みです。初期の浅い路線は道路法や用地買収の制約から道路直下に建設されましたが、後発の深層路線（大江戸線や副都心線など）は、大深度地下使用法以前の工事であっても民間ビルの地下杭を避けるために敷地境界を複雑にカーブしながら通過しています。3Dマップで見られる美しい曲線は、地上のビルオーナーとの権利調整や地質ボーリング調査の妥協なき積み重ねの結果です。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

地下鉄3Dマップや関連ツールは、ユーザーの目的やシチュエーションによって活用方法を明確に切り替えることが肝要です。

【積極的に活用すべき人（利用推奨）】
・東京の都市開発史、鉄道工学、地理情報システム（GIS）に興味がある知的好奇心旺盛な層。
・複雑なターミナル駅（新宿・渋谷・大手町など）の立体的な構造原理を事前に把握し、迷路の全体像を頭に入れておきたい人。
・都市計画や不動産関連の業務、防災視点から地下浸水リスクや避難経路の高低差を検証したい専門職。

【利用にあたって慎重になるべき人（平面図推奨）】
・電車の発車時刻が迫っており、乗り換え駅構内を1〜2分で最短移動しなければならない移動中の旅行者やビジネスパーソン。
・重いスーツケースやベビーカーを押しており、階段やエスカレーターを完全に排除した「エレベーターのみのフラットな最短動線」だけを端的に知りたい人（東京メトロ公式の駅構内バリアフリー図を参照するのが最善です）。

【東京 地下鉄 3dマップ】に関するよくある質問（FAQ）

Q1：特別なアプリをインストールしなくても、スマホのブラウザから無料で閲覧できますか？
A1：閲覧可能です。『Mini Tokyo 3D』や『東京断面図』、GitHubで公開されている3D路線図プロジェクトなどは、すべてHTML5およびWebGL技術を採用しているため、SafariやGoogle Chromeなどの標準ブラウザから即座にアクセスして完全無料で立体操作が楽しめます。

Q2：3Dマップ上で最も深い場所を走っている路線はどこですか？
A2：都営大江戸線です。特に六本木駅の1番線ホームは地下42.3メートルに位置し、駅の構造としても最深を誇ります。路線全体としても先行路線の下を潜る設計のため平均深度が非常に深く、3Dマップで見ると他路線の網の目の一番底を縫うように走る様子が明瞭に確認できます。

Q3：国や鉄道事業者が公認した正確な地下空間データは存在しますか？
A3：国土交通省が主導する3D都市モデル整備・活用プロジェクト『Project PLATEAU（プラトー）』において、新宿駅や渋谷駅周辺などの地下街・地下歩行者ネットワークのオープンデータが整備・公開されています。また、東京メトロ各駅の正確な階層関係については、公式Webサイトで提供されている立体構内図が最も公式かつ実用的なデータソースとなります。

まとめ：地下空間の可視化が変える移動体験と未来の都市構造

普段は何の変哲もない地下街の入口や階段として通り過ぎてしまう場所の地下に、これほど壮大で美しい人工迷宮が広がっている――東京地下鉄3Dマップがもたらした最大の功績は、都市の不可視だった営みをエンターテインメントと知覚の領域へと引き上げた点にあります。

2026年以降も、自動運転やAR（拡張現実）ナビゲーションの進化、さらには都市防災シミュレーションの高度化に伴い、地下空間のデジタルツイン技術はますます身近なインフラへと定着していくはずです。日々の通勤や観光の合間に、ぜひ一度手元の端末で東京の地底を回転させ、足元に眠るSF映画さながらの巨大構造美に思いを馳せてみてはいかがでしょうか。 （出典: 東京 地下鉄 3dマップ（Yahoo!ニュース））
